產品名稱 > CBGZ-3000M暫態錄波型故障指示器—匯集單元
產品概述
智能配電網作為智能電網建設的重要環節，面臨著在發生線路故障特別是小電流接地故障時，如何快速、準確地定位故障區段的巨大難題?，F(xiàn)有配網自動化、饋線自動化和傳統故障定位技術存在投資大、需要停電施工、準確率低等一系列問題。智能化配電網線路狀態監測系統，通過對線路電流的精確測量及高速錄波，可精準檢測線路故障類型，并快速定位故障區段，從而縮短線路故障的響應和處理時間，提高供電可靠性。
智能化配電網線路狀態監測系統是創新的配電線路智能監測產品，匯集單元是該系統核心傳感單元與系統主站交互的橋梁，借助短距無線和遠程無線混合組網技術，使該系統具備通道監視、切換及故障報警能力，支持系統診斷、自愈以及通信中斷恢復后數據續傳功能。通過采用太陽能和免維護蓄電池主備供電的高可靠電源系統，保證系統穩定可靠，電力工作人員可對線路工況信息和故障信息實時監測。借助基于大數據的配網線路綜合分析技術，智能化配電網線路狀態監測系統可以對包括線路故障、負荷電流、電能質量等線路狀態進行分析，為優化配電網結構提供全面可靠的數據支撐。
關鍵特性
◆高可靠電源系統，太陽能和免維護蓄電池主備供電
◆短距無線和遠程無線混合組網，實現主站與匯集單元間的實時雙向交互
◆高精度(±100μs)三相無線時間同步
◆三相合成獲取暫態零序電流、電場信號，實現接地故障就地精準檢測、定位
◆GPS高精度(1us)授時，獲得精確絕對時標
◆具備通道監視、故障報警，系統診斷和自愈功能
◆工業級設計，IP55防護等級，可遠程無線維護和升級，支持短信管理

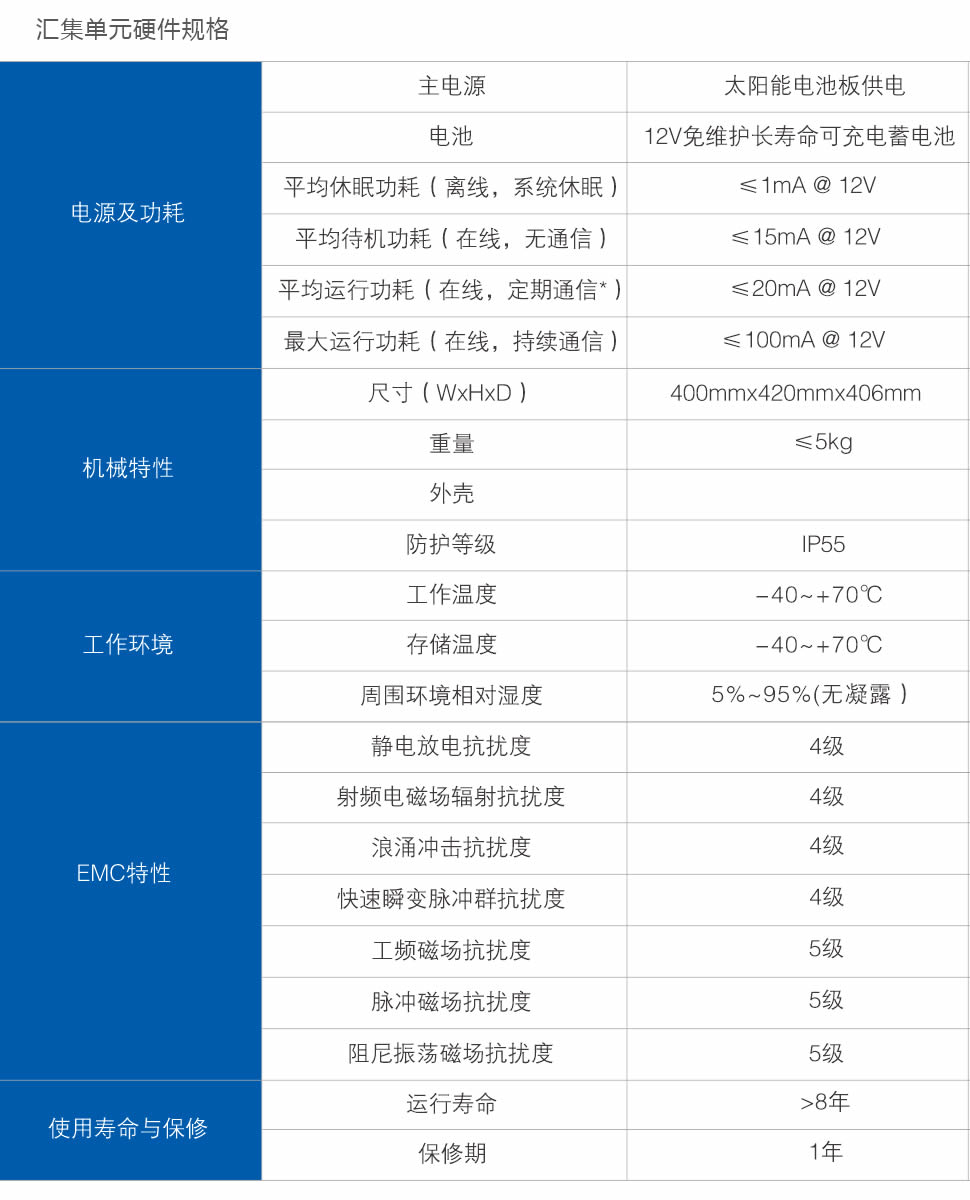

技術參數

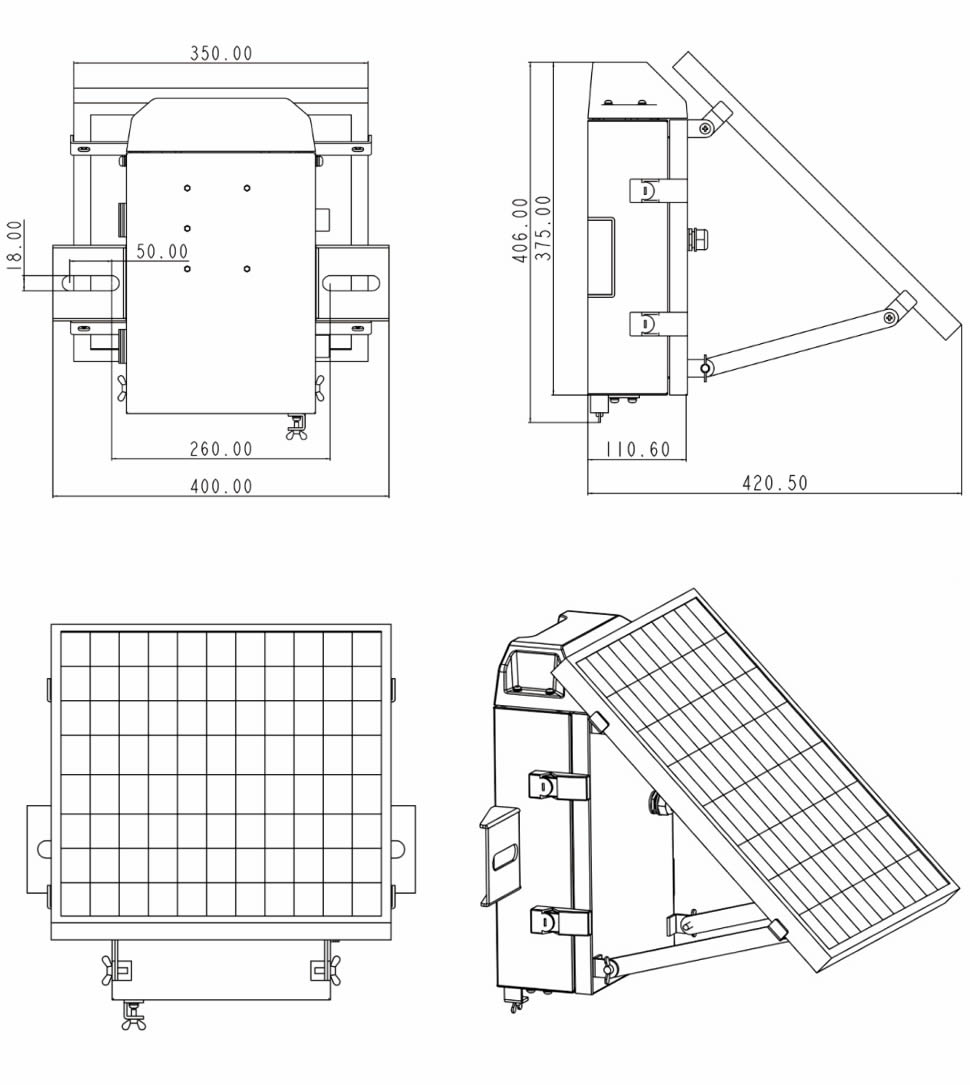

產品安裝尺寸圖
